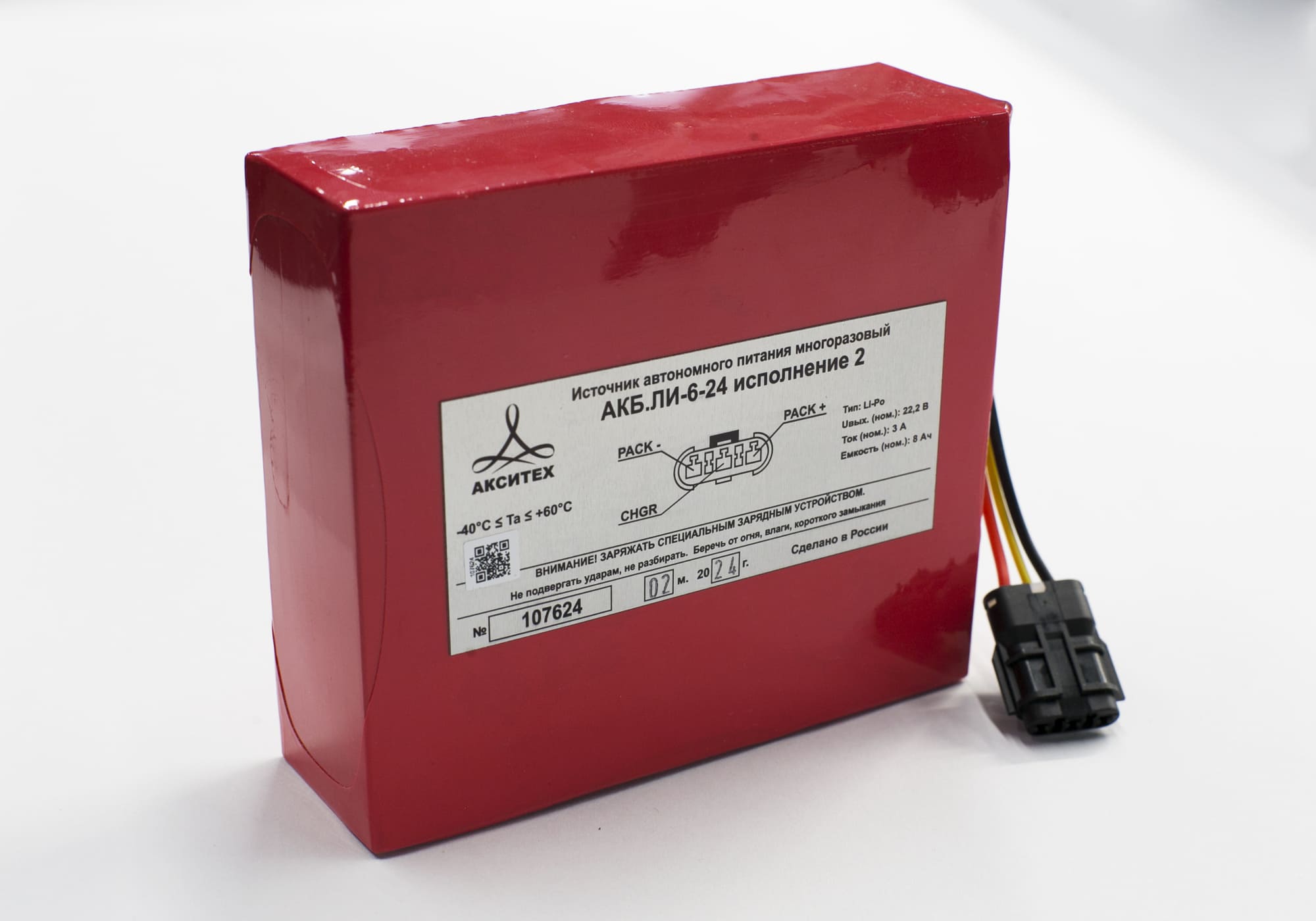

Источник автономного питания АКБ.ЛИ-6-24 Исп. 2

Назначение

Источник автономного питания многоразовый АКБ.ЛИ-6-24 исполнение 2 предназначен для обеспечения электропитанием измерительных цепей комплексов АКТЕЛ-1 на базе контроллеров АКСИ-2 и А­КСИ‑2МР в составе автономных систем телеметрии ГРП/ШРП.

Условия эксплуатации

  • при температурах окружающего воздуха: от -40°С до +70°С;
  • вид климатического исполнения изделия: У2.1 по ГОСТ 15150-69.

Изделие представляет собой электрическую аккумуляторную батарею (АКБ), выполненную по литий-полимерной технологии (Li-Po).

Модуль состоит из нескольких аккумуляторных элементов, электронных компонентов электрической защиты от короткого замыкания, разряда/перезаряда батареи и модуля балансировки электрической емкости аккумуляторных элементов.

Элементы изделия упакованы в термоусадочную пленку из антистатического материала.

Изделие рекомендуется для замены первичных элементов питания типа ЭП-6ЕR34615M-A2-B13-S в комплексах телеметрии АКТЕЛ с контроллерами АКСИ-2 и АКСИ-2-МР, а также в качестве ЗИП.

Номинальное выходное напряжение

22,2* В

Внутреннее сопротивление

170 мОм

Максимальный ток разряда

8 А**

Номинальный ток разряда

3 А

Номинальный ток заряда

4 А

Номинальная энергоемкость

8 А•ч***

Диапазон рабочих температур

от – 40 до + 70 °С****

Габаритные размеры (без проводов)

132х113х42 мм

Масса

1 кг

Зарядное устройство   АЗУ.ЛИ-24
Электрохимическая система Li-Pol

*   Напряжение полностью заряженного АКБ.ЛИ может быть на 10 % выше номинального при отключении от зарядного устройства. При разряде изделия напряжение постепенно уменьшается. Напряжение полностью разряженного АКБ.ЛИ находится в диапазоне (74 - 77) % номинального.

**   При температурах изделия от 0 °С до +50°С

*** При температуре изделия ниже -35 °С и свыше +60 °С - не менее 7 А•ч.

**** Вид климатического исполнения изделия У2.1 по ГОСТ 15150-69.
