Система линейной телемеханики АСДУК-ПКС

Назначение

Система АСДУК-ПКС является системой линейной телемеханики и предназначена для дистанционного управления запорной арматурой трубопроводов диаметром до 1420 мм с пневмогидроприводом (от энергии давления транспортируемого газа или от энергии внешнего источника высокого давления), телеметрического контроля и измерения технологических параметров крановых узлов с передачей данных на Пульт управления с использованием спутникового канала системы космической связи "Ямал" (оператор: ОАО "Газпром космические системы") в качестве основного канала связи. Это позволяет обеспечить непрерывный контроль за работой системы АСДУК-ПКС в любом труднодоступном регионе России. В качестве резервного канала связи могут быть использованы каналы сотовой и технологической связи.


Область применения системы АСДУК-ПКС:

Система устанавливается в местах, где отсутствует внешнее электроснабжение и стационарная связь на крановые узлы на линейной части магистральных газопроводов преимущественно следующих типов:
  • крановые узлы на перемычках между нитками газопроводов
  • крановые узлы на газопроводах-отводах
  • крановые узлы на речных (дюкерных) переходах
  • крановые узлы на переходах магистральных газопроводов через железнодорожные пути и автомобильные дороги

Условия эксплуатации системы:

  • Система соответствует виду климатического исполнения УХЛ и категориям размещения 1 и по ГОСТ 15150 при рабочем значении температуры окружающей среды от - 40 до + 50°С. Относительная влажность воздуха 98 % при температуре 25 °С.
  • Система предназначена для установки на опасных производственных объектах в соответствии с требованиями норм и правил промышленной безопасности, а также согласно требованиям главы 7.3 ПУЭ (седьмое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

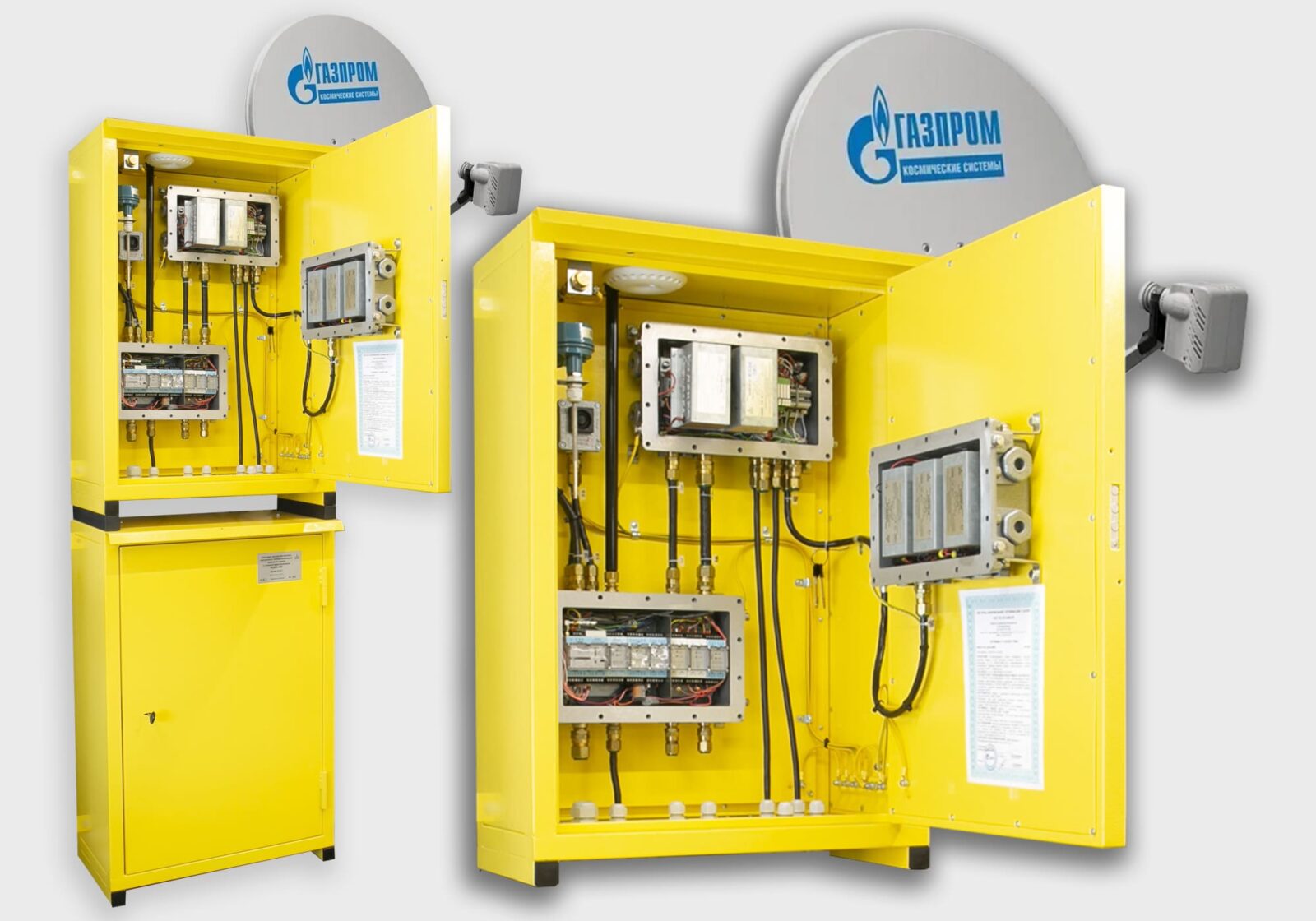

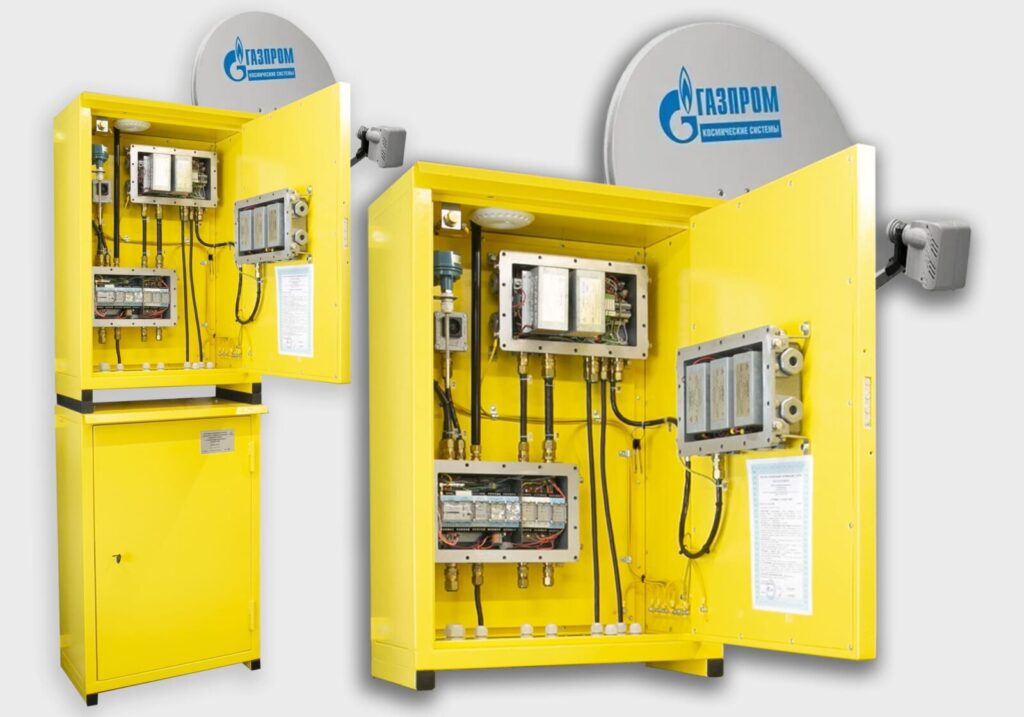

Состав системы:

  • комплекс телеметрии АСДУК (шкаф телемеханики, шкаф телемеханики сателитный, шкаф коммуникационный)
  • малая земная станция спутниковой связи «Ямал-12К»
  • ПО для интеграции в существующие системы диспетчеризации заказчика


Вид взрывозащиты

искробезопасная цепь;
взрывонепроницаемая
оболочка
Степень защиты IP55
Защита от поражения электрическим током класс I
Напряжение постоянного тока < 33,8 В
Климатические условия  эксплуатации от минус 40 до +50°С
Верхний предел относительной влажности воздуха с возможностью конденсации влаги и образования инея 100%

Зона установки шкафа телемеханики взрывоопасная
Зона установки шкафа СтСС
невзрывоопасная
Основной канал передачи данных
Спутниковый канал
DVB-RCS, KU-диапазон
Резервный канал передачи данных
GSM с защитой передаваемых данных,
проводной или радио канал передачи длинных,
спутниковый канал DVB-RCS, KU-диапазон
Метрологические характеристики системы:
Датчики термопреобразователей сопротивления
Pt-100
Датчики давления с выходным сигналом
от 0,4 до 2 В
Предел допускаемой основной погрешности измерений
± 0,1 %
Параметры дискретных (релейных) входов системы:
уровень входного сигнала от 0 до 30 В
Параметры дискретных (релейных) выходов системы:
- коммутируемое напряжение постоянного или переменного тока < 36 В
- допустимый ток коммутации ключа (реле) < 6 А
Периодичность поверки 2 года


Электропитание системы

Срок автономной работы*



не менее 1 года
* В базовом исполнение электропитание системы осуществляется от АКБ. Возможно подключение других источников электропитания.
